SM5308-升壓DC-DC轉換器-放電高集成度移動電源SOC-兼容IP5306
價格
訂貨量(PCS)
￥0.80
≥100
店鋪主推品 熱銷潛力款
聯系人 文俐 銷售
掃一掃添加商家
莸莾获莶莵莽莺莼莾莾莹
發貨地 廣東省深圳市
在線客服
商品參數
|
商品介紹
|
聯系方式
品牌 SM5308
封裝 ESOP8
系列 SM系列
包裝 真空包裝
批號 2022+
特色服務 技術支持
應用領域 移動電源 、 充電寶 、手機、平板電腦等便攜式設備
產品說明 2.1A充電2.4A放電高集成升壓DC-DC轉換器
數量 4000/盤
型號 SM5308
放電電流 2.4A
充電電流 2.1A
輸出電壓 5V
補充參數 充放電移動電源SOC
商品介紹
公司簡介
本公司主營電源管理IC：馬達驅動IC、升/降壓IC、手電筒驅動IC、鋰電充電IC、鋰電二合一保護IC、穩壓IC、MOS管等電子元器件，還有各類BLE藍牙數據透傳方案開發。
由于電子元器件型號種類較多,并未一一上傳,如有其他需要,歡迎咨詢,部分產品的準確價格請旺旺咨詢或者來電詳談.
黃小姐：TEL:0755-26506862 18938954687
更多電源管理IC產品，請登陸"迅瑞創芯"官網查詢http://www.szxunrui.cn/

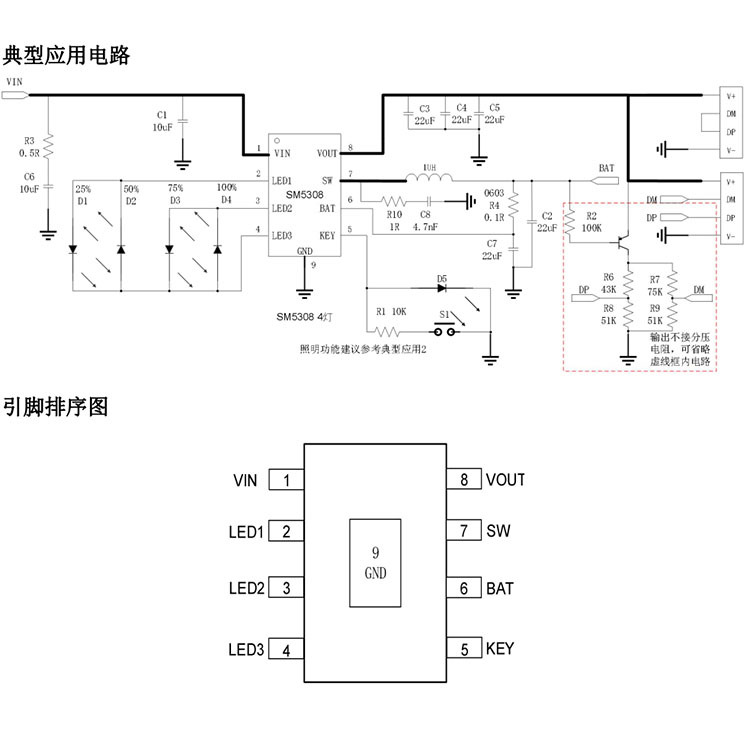

功能描述
升壓
SM5308 集成一個輸出 5V，負載能力 2.4A 的升壓 DCDC 轉換器。開關頻率 500KHz，3.8V 輸入，5V/2.1A 時效率為 92%。
SM5308 內置軟啟動功能，防止在啟動時的沖擊電流過大引起故障，集成輸出過流，短期內路，過壓，過溫等保護功能。當檢測到輸出過流、短路后每隔 1s 重新重啟打開輸出，確保系統穩定可靠的工作。
SM5308 在 BAT 電壓大于 3.2V 上電后就會開啟5V 升壓輸出和電量顯示，輸出電流小于 45mA，32s后關閉電量顯示，輸出電壓固定 5V 進入低功耗模式。
SM5308 檢測到 BAT 電壓低于 3.0V 后會關閉輸出，BAT 電壓回升后需要充電才能正常輸出。
充電
SM5308 擁有一個同步開關結構的恒流、恒壓鋰電池充電器。當電池電壓小于 3V 時，采用 200mA 涓流充電；當電池電壓大于 3V，進入恒流充電, 此時VIN 輸入限流環起作用；當電池電壓大于 4.2V， 進入恒壓充電。 充電完成后，若電池電壓低于 4.1V后，重新開啟電池充電。
SM5308 采用開關充電技術，開關頻率 1MHz，VIN 輸入端充電電流 1.8 A，充電效率到 91%。
自適應電源路徑管理，支持邊充邊放。
SM5308 charger 會自動調節充電電流大小，來適應不同負載能力的適配器，不拉掛適配器。
按鍵方式
SM5308 可識別長按鍵和短按鍵操作，不需要按鍵時 PIN5 腳懸空。
（1）按鍵持續時間長于 50ms，但小于 2s，即為短按動作，短按會打開電量顯示燈和升壓輸出。
（2）按鍵持續時間長于 2s，即為長按動作，長按會開啟或者關閉照明 LED。
（3）小于 50ms 的按鍵動作不會有任何響應。
（4）在 1s 內連續兩次短按鍵，會關閉升壓輸出、電量顯示和照明 LED。
