商品參數
|
商品介紹
|
聯系方式
產地 廣西
是否進口 否
加工定制 否
品牌 地凱
型號 DK-380AC100 B63
商品介紹

廣西地凱防雷箱，地凱箱式防雷器，二端口B型箱式電源防雷器（SPD）DK-380AC100 B63

產品型號名稱：

DK-380AC100 B63型 二端口B型箱式電源防雷器

產品介紹：



1、產品設計標準：本產品按照國際標準IEC相關標準設計，產品性能符合GB 18802.1-2011 《低壓電涌 保護器（SPD） 第1部分：低壓配電系統的電涌保護器 性能要求和試驗方法》國家標準的要求。

2、產品結構：本產品串聯安裝在電源線路上，內部B C兩級防雷保護。具備空開外部分離裝置，配置有工作指示燈、故障燈和雷擊計數器（2位數）、遠程告警遙信接口等功能。內部防雷模塊采用溫控斷路技術，內置過流保護電路，能徹底避免火險。防雷保護模式為L-N-PE保護模式。

3、產品特點：本產品具有殘壓低、響應速度快、通流容量大（放電電流Imax為100kA/線，工作電流為63A。產品壽命長、維護簡單、安裝方便等特點。

4、產品適用范圍：一般安裝在建筑物（雷電防護等級為C、D級的建筑物電子信息系統）低壓總配電柜/箱，可保護安裝在建筑物LPZ0與LPZ1邊界處的三相配電系統中的各種電源進線端的，耐受沖擊電壓類別為Ⅲ類的設備。

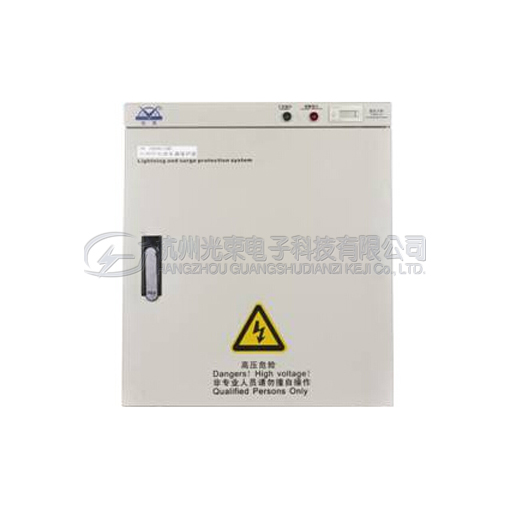

產品外觀圖：

◆二端口電源電涌保護器

◆B C級聯動

◆機房電源專用SPD

◆雷擊計數器

◆防雷狀態指示功能

◆低殘壓

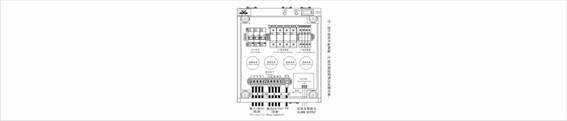

安裝示意圖：

安裝注意事項：① 連接電源電涌保護器的導線應短直，其總長度不宜大于0.5m。并固定牢靠；

② 電涌保護箱各接線端應在本級開關、熔斷器的下樁頭分別與配電箱內線路的同名端相線連接；

③ 電涌保護箱的接地端、配電箱的保護地線應距離與所處防雷區的等電位接地端子板直接連接。

產品技術參數：



分類

技術參數項目

DK-380AC100 B63型

電涌保護電氣參數

SPD類型

二端口

防雷保護等級

B C級

適用的供電系統類型

TT，TN，IT

保護模式

L-N-PE

額定電壓Uo

380V AC

持續運行電壓Uc

385V AC

動作電壓U1mA

620V DC

額定工作頻率

50Hz（60Hz）

漏電流

≤30μA

標稱放電電流In（8/20μs）

50kA

放電電流Imax（8/20μs）

100kA

電壓保護水平Up（8/20μs）（In)

≤3.5kV

額定負載電流Il

63A

響應時間(L-N)

＜20ns

響應時間(N-PE)

＜100ns

外觀及

安裝參數

外形尺寸(長寬厚)

380mm*450mm*100mm

外殼防護材質

鐵質箱體

外殼防護等級

IP20

顏色

白色

安裝標準

掛壁式

接線端口數量

9PIN

指示功能

工作指示、故障指示

損壞狀態

呈斷路狀態

工作環境要求

工作溫度

-25℃～＋70℃

相對濕度

≤95%

線路連接

參數

L（N）接口類型

螺栓固定式端子

螺栓規格

M5

SPD連接導線截面

BVR－10mm2

SPD連接導線截面

BVR－35mm2

PE接口類型

螺栓固定式端子

螺栓規格

M5

PE連接導線截面

BVR－16mm2

PE連接導線截面

BVR－55mm2

遠程告警線路連接參數

接口類型

螺栓固定式端子

螺栓規格

M2

連接導線截面

BVR－0.5mm2

連接導線截面

BVR－1.5mm2

工作電壓/電流

125V AC/0.2A
