達泰-0-5V電壓信號無線通訊模塊-無需更改程序-應用于中控室組態界面遠程監控推焦車除塵風機運行狀態

價格

訂貨量(塊)

￥1793.00

≥1

￥1740.00

≥5

聯系人 汪經理

钳钻钴钴钹钻钹钴钼钻钼

發貨地 陜西省西安市
進入商鋪
掃碼查看

掃碼查看

手機掃碼 快速查看

商品參數
|
商品介紹
|
聯系方式
型號 F010-DTD433FA

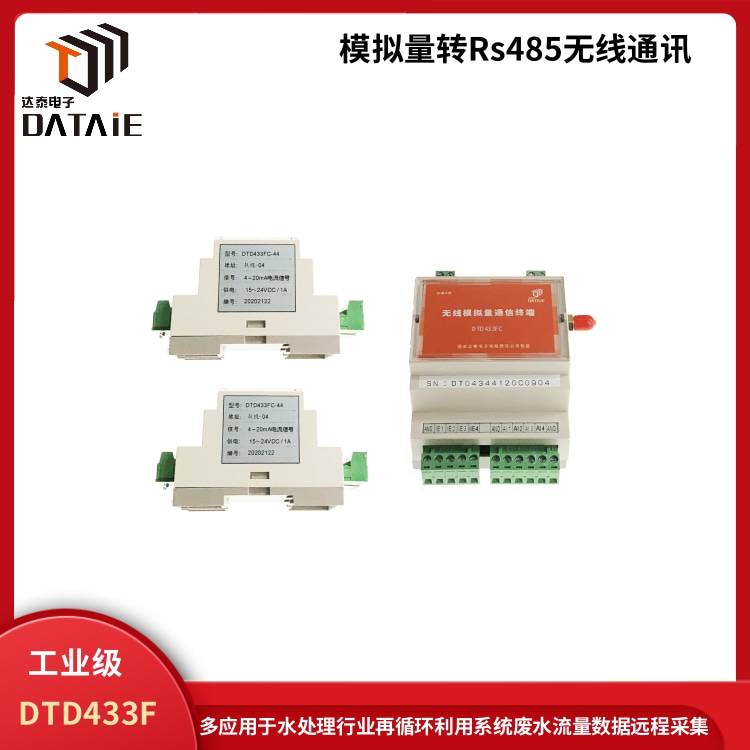

產品名稱 達泰無線Modbus模擬量測控終端
適用范圍 可確保工作于各種惡劣環境工業場合長期運行
用途 模擬量信號遠距離傳輸
產品認證 ISO9001認證產品
傳輸信號類型 模擬量信號（4~20mA）
安裝 35mm的E型導軌安裝
應用場景 管網壓力、小型氣象站、環控系統、氣體檢測
無線傳輸距離 1000m
物料編號 220723-29
商品介紹

S7-1200 PLC與DTD433F無線Modbus通信實例


本方案是基于Modbus RTU協議下實現的1主多從自組網無線通信形式，主站為S7-1200 PLC，DTD433F作為從站。DTD433F具備輸入和輸出模擬量信號功能，信號傳輸方向由用戶原系統主從設備所實現的功能決定。
方案中采用達泰電子無線模擬量信號測控終端——DTD433F與達泰電子歐美系PLC專用無線通訊終端——DTD434MC，作為實現無線通訊的硬件設備。


一、方案概述

無線網絡組成


二、測試參數

通訊協議：Modbus RTU協議
主從關系：1主4從
主站通訊接口：Rs485接口
從站接口：模擬信號（AI/AO）
供電：9-24VDC
傳輸距離：100米，500米，1KM，3KM，20KM



三、設備組態

1. 新建工程，并如下圖所示添加1組設備
2. 打開工程進行設備組態
3. 選擇CPU：


CPU 1211C AC/DC/Rly下的6ES7 211-1BE40-0XB0

4. 添加通訊模塊
在通訊模塊下選擇 點到點——再選擇CM1241（RS422/485）——選擇6ES7 241-1CH32-0XB0型號

5. 查看設備組態并進行參數設置
如下圖所示，根據需要設置參數，我們這里使用默認值


6. 在程序塊下添加新塊
選擇DB（數據塊），并自動生成背景數據


7. 添加數據組
在新建的數據塊DB1里面如下圖所示添加數據組


8. 主站組態
程序編程如下圖所示


完成后，載入主站PLC就可以和從站DTD433FC進行無線Modbus通訊。


四、測試說明

通過監控與強制表查看相關數據


完整版方案、例程源代碼及通訊測試視頻在《1200PLC與DTD433F無線通訊測試?yán)淘创a》文件內。如有需要，請直接向我們技術人員索要或留言。


五、用戶應用

赤峰遠聯鋼廠，鼓風機高壓變頻器遠程無線調速系統，2公里
福建龍巖水電站，水庫液位信號到PC機，5KM
鞏義市北控水務有限公司，污水處理廠多個分散點模擬/開關信號無線傳輸?shù)絇LC上，2千米
澳大利亞電廠，空氣預熱器漏風間隙控制系統的改造，3KM
鞏義市北控水務有限公司,污水處理廠多個分散點模擬/開關信號無線傳到PLC,2Km
