S7-1200 PLC與DTD433F無線Modbus通信實例

本方案是基于Modbus RTU協議下實現的1主多從自組網無線通信形式，主站為S7-1200 PLC，DTD433F作為從站。DTD433F具備輸入和輸出模擬量信號功能，信號傳輸方向由用戶原系統主從設備所實現的功能決定。
方案中采用達泰電子無線模擬量信號測控終端——DTD433F與達泰電子歐美系PLC專用無線通訊終端——DTD434MC，作為實現無線通訊的硬件設備。

一、測試參數

通訊協議：Modbus RTU協議
主從關系：1主4從
主站通訊接口：Rs485接口
從站接口：模擬信號（AI/AO）
供電：9-24VDC
傳輸距離：100米，500米，1KM，3KM，20KM

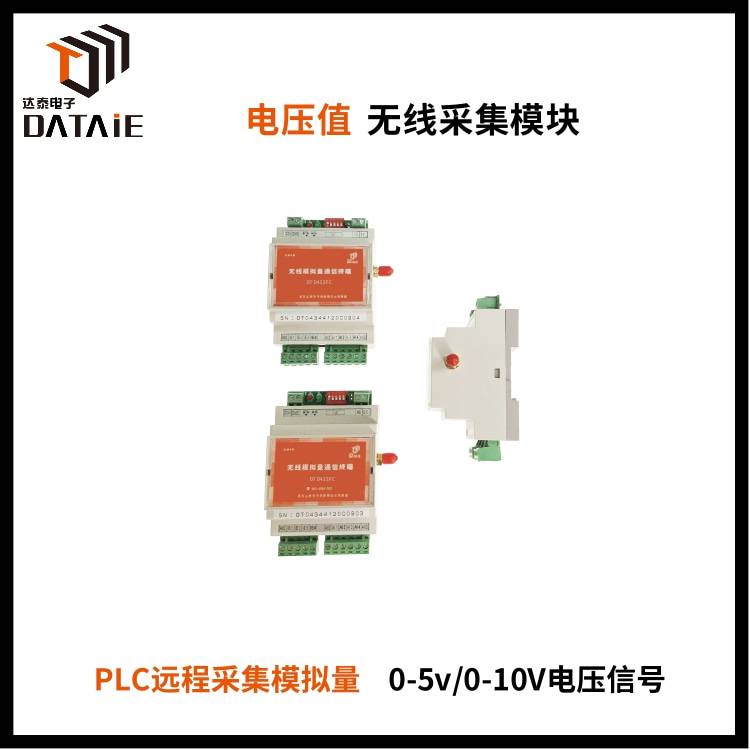

二、達泰無線Modbus模擬量測控終端—DTD433F

達泰4系無線Modbus模擬量測控終端DTD433F是針對工業級用戶研發，每臺無線通訊終端提供模擬量信號輸入和輸出接口，符合MODBUS RTU協議，適合于點對多點而且分散不便于挖溝布線等應用場合。DTD433F作為從站，采集傳感器、PLC、DCS、智能儀表等設備的數據，與主站PC、PLC、組態軟件、觸摸屏、人機界面等組成無線自組網通訊。DTD433M、DTD434M、DTD435M可作為無線通訊主站。一臺主機可與256個從機配套使用。所有從機的地址都是帷一的，不會存在從機間互相干擾的情況。使用過程中無需更改程序，只需簡單接線即可使用。

三、設備組態

1. 新建工程，并如下圖所示添加1組設備
2. 打開工程進行設備組態
3. 選擇CPU：

CPU 1211C AC/DC/Rly下的6ES7 211-1BE40-0XB0

4. 添加通訊模塊
在通訊模塊下選擇 點到點——再選擇CM1241（RS422/485）——選擇6ES7 241-1CH32-0XB0型號

5. 查看設備組態并進行參數設置
如下圖所示，根據需要設置參數，我們這里使用默認值

6. 在程序塊下添加新塊
選擇DB（數據塊），并自動生成背景數據

7. 添加數據組
在新建的數據塊DB1里面如下圖所示添加數據組

8. 主站組態
程序編程如下圖所示

完成后，載入主站PLC就可以和從站DTD433FC進行無線Modbus通訊。

四、測試說明

通過監控與強制表查看相關數據

完整版方案、例程源代碼及通訊測試視頻在《1200PLC與DTD433F無線通訊測試?yán)淘创a》文件內。如有需要，請直接向我們技術人員索要或留言。

五、無線方案的好處

1. 節省改造周期，無需大型施工：免除布線維護困擾，一天之內就可以輕松的完成改造并達到通訊穩定性要求。

2. 安裝簡單，無需編程：無線通訊終端只需要接入信號并供給電源即可開始使用。普通電工就可以完成安裝。

3. 數據傳輸可靠，全數字無線加密傳輸：通訊協議進行了再次加密處理，確保數據的可靠性。生產的產品通過ISO9001質量產品體系認證

4. 無運行費用，無需插卡：后期在使用過程中，不需要支付任何無線設備運營費用。

5. 售后服務：具有20年工業現場調試經驗的無線通訊專家團隊，為產品提供可靠的技術支持與售后服務。
