S7-1200 PLC與DTD433F無線Modbus通信實例

本方案是基于Modbus RTU協議下實現的1主多從自組網無線通信形式，主站為S7-1200 PLC，DTD433F作為從站。DTD433F具備輸入和輸出模擬量信號功能，信號傳輸方向由用戶原系統主從設備所實現的功能決定。
方案中采用達泰電子無線模擬量信號測控終端——DTD433F與達泰電子歐美系PLC專用無線通訊終端——DTD434MC，作為實現無線通訊的硬件設備。

一、方案概述

無線網絡組成

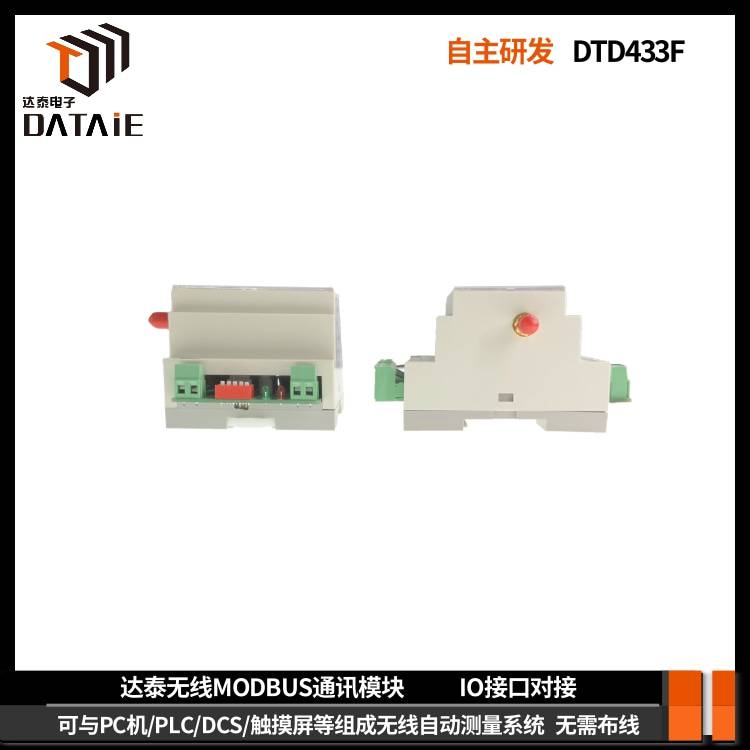

二、達泰無線Modbus模擬量測控終端—DTD433F

主 要 特 征:

模擬量輸入：1-8通道AI輸入，0~5V電壓信號或者4~20mA電流信號輸入；
模擬量輸出：1-8通道AO輸出，4~20mA電流信號輸出；
可以直接代替有線變送器，實現無線傳感集群組網；
傳輸方式：全數字無線加密傳輸；
支持標準串口協議：達泰自由串口協議、MODBUS RTU協議
直流寬壓9~24VDC供電，平均工作電流小于50mA

三、設備組態

1. 新建工程，并如下圖所示添加1組設備
2. 打開工程進行設備組態
3. 選擇CPU：

CPU 1211C AC/DC/Rly下的6ES7 211-1BE40-0XB0

4. 添加通訊模塊
在通訊模塊下選擇 點到點——再選擇CM1241（RS422/485）——選擇6ES7 241-1CH32-0XB0型號

5. 查看設備組態并進行參數設置
如下圖所示，根據需要設置參數，我們這里使用默認值

6. 在程序塊下添加新塊
選擇DB（數據塊），并自動生成背景數據

7. 添加數據組
在新建的數據塊DB1里面如下圖所示添加數據組

8. 主站組態
程序編程如下圖所示

完成后，載入主站PLC就可以和從站DTD433FC進行無線Modbus通訊。

四、測試說明

通過監控與強制表查看相關數據

完整版方案、例程源代碼及通訊測試視頻在《1200PLC與DTD433F無線通訊測試例程源代碼》文件內。如有需要，請直接向我們技術人員索要或留言。
