組態王與2臺歐姆龍CP1E PLC Host-Link無線通信實例

本方案基于組態王與歐姆龍PLCCP1E的Host-Link協議，給出無線通信的實現方法。此方案可以作為歐姆龍PLCCP1E與組態王的無線通信實例。組態王作為主站，歐姆龍CP1E作為從站，并采用西安達泰電子日系PLC專用無線通訊終端——DTD435MC-V96，作為實現無線通訊的硬件設備。只需簡單接線，無需二次開發即可完成無線通訊。

龍plc無線模塊,多臺PLC無線通訊,三菱plc實現無線通訊,遠程無線通信,plc和觸摸屏通訊

一、測試設備與參數

主站設備：組態王
從站設備：歐姆龍CP1E系列PLC×2臺
達泰電子日系PLC無線通訊終端——DTD435M-V96×3塊
通訊協議：Host-Link協議
主從關系：1主2從
通訊接口：Rs485/Rs232接口
供電：9-24VDC
傳輸距離：100米，500米，1KM，3KM，20KM

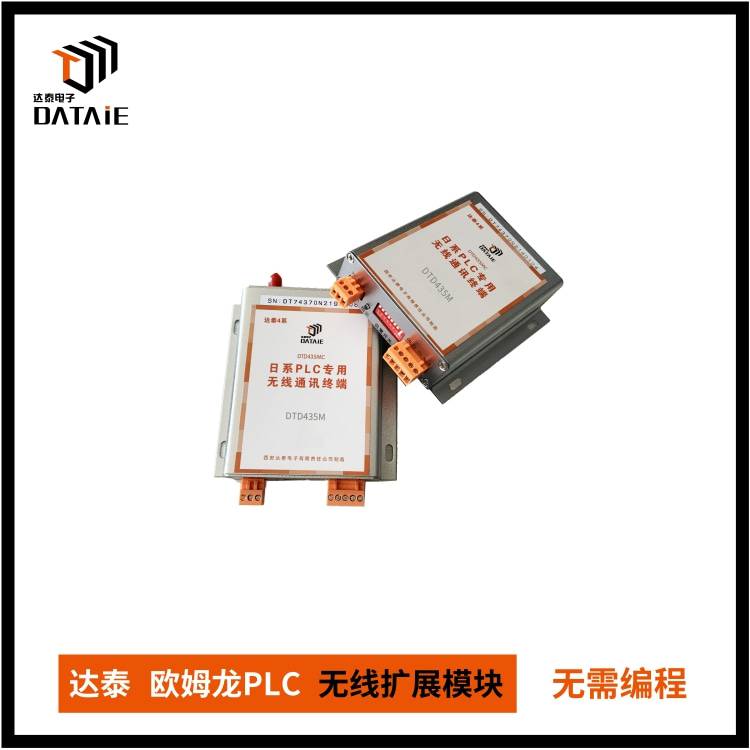

二、達泰日系PLC專用無線通訊終端--DTD435M

主 要 特 征:

直接代替有線RS485方案，實現無線組網通訊；
全數字無線加密方式，保證數據鞍全可靠；
直流9~24V寬電源電壓供電，平均工作電流小于50mA；
精美鋁合金外殼：120×105×30mm，4個條形安裝固定孔；
支持標準串口協議：Modbus RTU協議、N:N協議

三、接線方式

1.歐姆龍CP1E與達泰無線終端DTD435M接線

（1）：DTD435MC的Rs485-A端口接入歐姆龍CP1E PLC自帶的A+端口；
（2）：DTD435MC的Rs485-B端口接入歐姆龍CP1E PLC自帶的B-端口。

2.PC端與達泰無線設備的接線

PC端直接使用DTD435M的RS232口與PC串口連接。

plc無線通訊,485無線傳輸通訊模塊,歐姆龍plc無線模塊,多臺PLC無線通訊,三菱plc實現無線通訊,遠程無線通信,plc和觸摸屏通訊

四、組態王實現Host-Link主站

1.系統設置
2.選擇串口號
3.地址參數設置
4.數據詞典配置
5.組態界面制作
6.相關參數關聯

五、歐姆龍PLC實現Host-Link從站

1. PLC參數設置
2. 站號設置一臺PLC地址設為00，另外一臺PLC地址設為01
3. 將程序下載到PLC里面

六、測試實例與結論

組態王和歐姆龍CP1E分別接1塊DTD435MC-V96
通過外部給0號站和1號站輸入點信號，看組態王對應的點是否有亮，如果點亮，表示通訊正常。
通過組態王上面的按鈕給0號站和1號站輸出點信號，看歐姆龍CP1E對應的Y點是否有亮，如果點亮，表示通訊正常。

完整版方案、例程源代碼及通訊測試視頻在《組態王與歐姆龍CP1E無線測試例程源代碼》文件內。如有需要，請直接向我們技術人員索要或留言。

七、用戶應用

濰坊大洋泊車，立體停車庫歐姆龍之間無線通訊，100m
青島三維海容機電有限公司，歐姆龍PLC控制AGV小車之間無線通信，50m
常州市茂源科技有限公司，歐姆龍PLC之間自由口通訊，100m
九江金鳳凰裝飾材料有限公司，歐姆龍PLC之間，500m
山東臨工工程機械有限公司，歐姆龍PLC之間1主3從無線通訊，600M
