S7-200 SMART PLC之間無線PROFINET通信方案

在實際系統中，同一個車間里分布多臺PLC，通常距離在幾十米到上百米不等。在有通訊需求的時候，如果布線的話，工程量較大且不美觀，這種情況下比較適合采用無線通信方式。西門子S7-200 SMART系列PLC隨著不斷地升級功能也越來越強大了，從V2.4版本開始支持Profinet以太網通信方式(以下簡稱PN通信) ，1臺控制器至多可以連接8臺智能設備。可采用兼容Profinet協議的PLC無線通訊終端來解決該通訊問題。

本方案以西門子S7-200SMART為例，介紹兩臺S7-200Smart PLC的無線 Profinet通信實現過程。在本方案中采用了西門子PLC無線通訊終端——DTD418M，作為實現無線通訊的硬件設備。

一、方案概述

本方案中，用戶，無需更改網絡參數和原有程序，也不必了解Profinet協議細節，通過西安達泰電子歐美系PLC專用無線通訊終端-- DTD418M，即可直接替換PLC之間有線以太網通訊，且穩定方便的實現無線Profinet網絡。

無線以太網，工業級無線以太網網關，以太網模塊，工業物聯網網關，PLC無線通訊模塊，西門子無線通訊模塊，以太網通信模塊，DCS以太網模塊，無線網關，網口無線通信模塊

二、測試設備與參數

西門子PLC型號：S7-200Smart × 2臺
達泰歐美系PLC無線通訊終端——DTD418MA × 2塊
主從關系：1主1從
通訊接口：RJ45接口
供電：12-24VDC
傳輸距離：100米，1KM

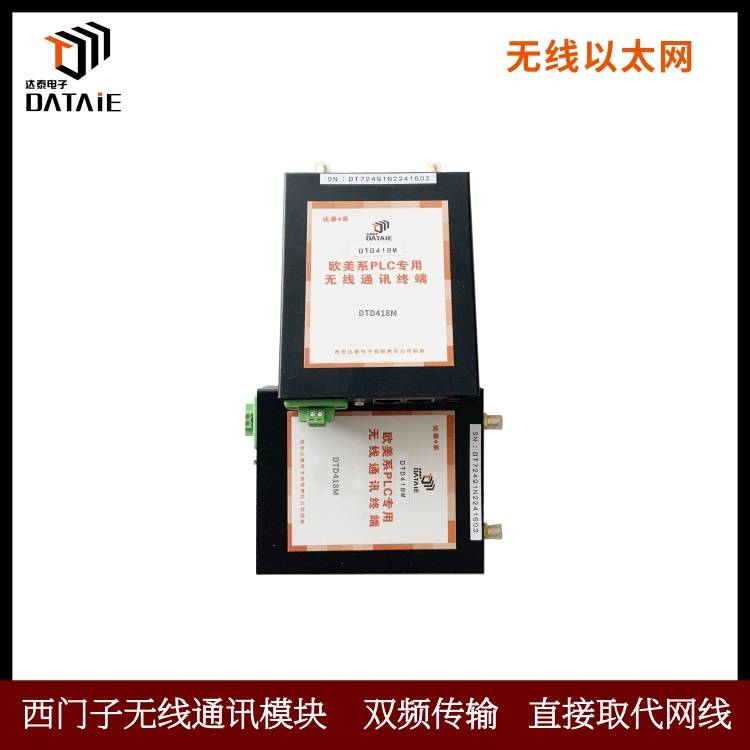

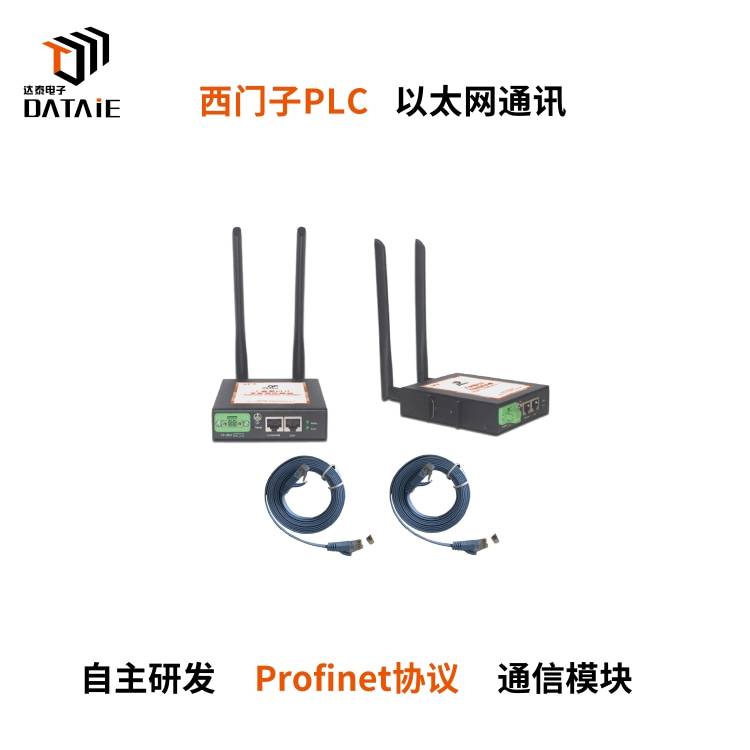

三、達泰歐美系PLC無線通訊終端--DTD418M

達泰DTD418M采用 2x2 兩發兩收無線架構，空中傳輸速率高達 300Mbps，兼容西門子S7協議、Profinet協議、Modbus TCP/IP等通訊協議，并采用 OFDM 調制及 MINO 技術，使無線可靠傳輸距離達到1KM范圍內均可使用。 DTD418M 不僅能與 PLC、DCS、智能儀表及傳感器等設備組成無線測控系統，同時能與組態軟件、 人機界面、觸摸屏、測控終端等工控產品實現點對點和點對多點的遠程無線組網，將分散不便于挖溝布線的設備連接在一起，不需要編寫程序，不需要布線，并且穩定可靠。

四、接線方式

用一根通訊線，一端接入DTD418M的RJ45接口，另一端接入S7-200SMART的RJ45接口。

無線以太網，工業級無線以太網網關，以太網模塊，工業物聯網網關，PLC無線通訊模塊，西門子無線通訊模塊，以太網通信模塊，DCS以太網模塊，無線網關，網口無線通信模塊

五、控制器組態

1.打開向導,雙擊下圖PROFINET
2.勾選控制器,設置好控制器IP地址,子網掩碼及站名,點擊下一步
3.從右側目錄中選擇要組態的智能設備將其拖放的對應的槽中,設置好設備名稱( 一定要與實際的智能設備名稱一致)
4.主程序的簡單設置
5.將程序下載進PLC里

六、智能設備組態

1. 打開向導,雙擊下圖PROFINET
2. 將程序下載進PLC里

測試方法略

完整版方案、例程源代碼及通訊測試視頻在《200SMART之間PROFINET無線傳輸方案》文件內，如有需要，請直接向我們技術人員索要或留言。
