商品參數
|
商品介紹
|
聯系方式
品牌 新益德
型號 SCS
傳感器類型 柱式
精度 C3
工作力 220v
致動器類型 見說明
輸出類型 見參數
系列 SCS系列
安裝類型 多種安裝
電源電壓 220V
工作溫度 70℃
應用領域 Array
商品介紹


1、秤臺技術特點:

1)設計充分考慮車輛載荷的分配,在秤體中采用U型鋼,根據汽車衡受力的不同,均勻地分布,使秤體局部強度比普通型鋼有明顯提高,有效避免秤體的局部變形。

2)秤體采用U型鋼與面板,端板組焊后形成箱型結構,內腔形成封閉,與外界空氣隔絕,消除內部被腐蝕的發生,提高了汽車衡的防腐能力,延長產品使用壽命。

3)自動化連續焊接,焊接點少,不虛焊,應力少,保證秤體使用強度。

2、秤體搭接特點

      特點:無橋連接(零力臂),有效避免秤臺翹頭;稱臺面板無檢修窗蓋,將檢修窗口巧妙設計于秤臺側面,有效防止沙石掉落搭接縫處,以免影響秤體靈活度,檢修方便,保證秤臺平整、美觀。



3、秤體承載單元設計優勢:

秤體承載單元采用CAD、CAE等先進的設計手段,用計算機進行剛度、強度受力分析計算,保證承載器受力合理。承載器為U型梁結構,承載器的安全載荷為130%FS額定稱量,確保秤體整體強度和局部強度匹配。秤體在高頻率使用過程中不產生永久性變形,確保秤體經久耐用。秤體的樣機通過疲勞試驗機測試。

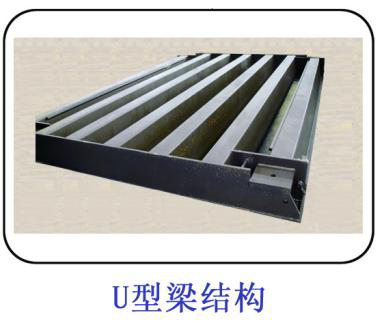

主梁為U型梁結構采用優質鋼材,通過大型數控折彎機折彎成型。

U型梁與秤體面板之間采用全自動連續焊縫,減少了焊接缺陷、提高了秤體結構強度。 U型梁與鋼板組成封閉箱體結構,抗扭能力、防腐能力強。

充分考慮各類載重汽車在秤體上的分布情況,保證車輪在秤體任何地方均有有效支撐,避免局部變形。

秤體支撐點與搭接受力點重合,翻轉力矩為零,徹底消除秤體翻轉隱患。

外置式限位,在日常使用、維護時便于觀察、維護。

承載單元整體結構采用無蓋板方式,承載單元耐疲勞實驗強度超過150萬次,面板為整板無拼接,具有足夠的剛度(優于1/1000),設計外形美觀。整體設計模塊化、標準化、系列化、可以自由組合成524米范圍內多種規格尺寸的汽車衡。傳感器支點設計合理,軸載荷重產生的翻轉力矩為零,秤臺受力后重心更加平穩。汽車衡限位裝置采用外置式,安裝在汽車衡的兩端外側,便于觀察和調整維護。


4、加工制造工藝、秤臺防腐性能突出

鋼板對接采用埋弧焊完成,保證焊透。主要角焊采用埋弧焊,CO2氣體保護焊等自動或半自動焊的方法完成,消除焊接內應力,焊縫表面光滑平整。所有焊縫均經過嚴格檢測,保證與母材厚度相匹配的足夠焊深,按等強度原則選用焊條,焊條大批量使用前均有做工藝試驗。焊接表面光滑平整,無氣泡、夾渣、裂紋、虛焊等現象。重要焊縫(如U型鋼與側板,側板與傳感器支撐板,稱臺連接板等)高度不小于8mm,一般焊縫高度不小于6mm, 焊縫波紋均勻,間隙不大于3mm, 且每條焊縫均有閉環。

秤臺臺面為整體結構,表面平整光滑沒有螺栓、螺母等附著物。

汽車衡秤體安全限位性能強,秤體采用外置螺桿限位方式,安裝調試方便,長期穩定性好。安裝在汽車衡兩端外側的限位裝置,便于觀察汽車衡限位情況,及時發現因限位裝置松動、卡死造成計量失準等原因,保證稱量過程的穩定性和準確性。

縱向限位螺栓尺寸為M30x150,橫向限位螺栓尺寸為M24x100。螺栓通過兩個螺母對頂鎖緊,防松效果好。現場使用人員通過常用的扳手旋動螺栓即可調整限位間隙,一般調整為3~5mm為宜。

所有材料預處理后噴涂一層環氧富鋅底漆,在整機檢定完畢后出廠前再涂覆一層環氧富鋅底漆和炳烯酸聚氨酯船用漆,同種油漆顏色不超過一個色差。且油膜厚實,耐磨、耐壓、耐酸、耐堿、防腐能力強。
