OC6701

升壓型 LED 恒流驅動器

深圳歐創芯半導體有限公司

www.ocxsemi.com

1 of 8

OC6701_V1.0

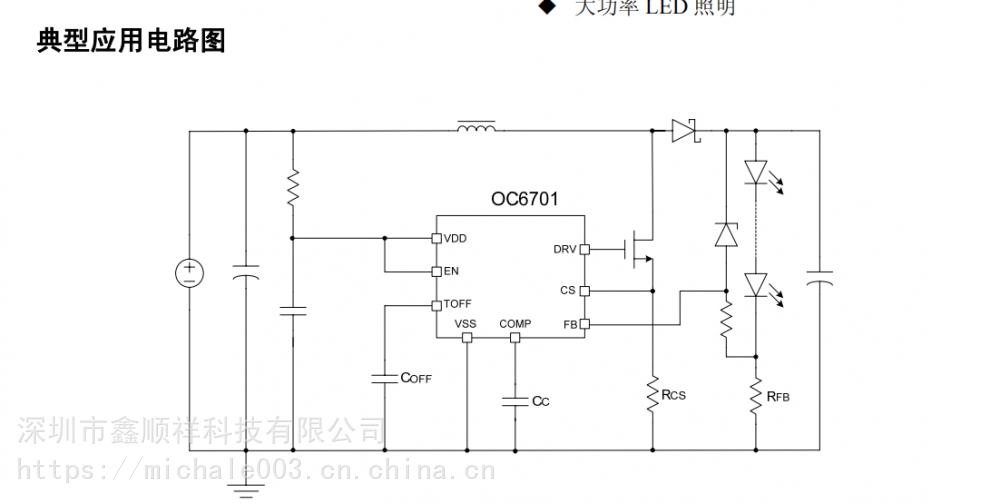

典型應用電路圖

概述

OC6701 是一款高效率、高精度的升

壓型大功率 LED 恒流驅動控制芯片。

OC6701 內置高精度誤差放大器，固

定關斷時間控制電路，恒流驅動電路等，

特別適合大功率、多個高亮度 LED 燈串恒

流驅動。

OC6701 采用固定關斷時間的控制方

式，關斷時間可通過外部電容進行調節，

工作頻率可根據用戶要求而改變。

OC6701 通過調節外置的電流采樣電

阻，能控制高亮度 LED 燈的驅動電流，使

LED 燈亮度達到預期恒定亮度。在 EN 端

加 PWM 信號，還可以進行 LED 燈調光。

OC6701 內部集成了 VDD 穩壓管，軟

啟動以及過溫保護電路，減少外圍元件并

提高系統可靠性。

OC6701 采用 SOP8 封裝。

特點

? 寬輸入電壓范圍：3.6V~100V

? 高效率：可高達 95%

? 工作頻率：1MHz

? CS 限流保護電壓：250mV

? FB 電流采樣電壓：250mV

? 芯片供電欠壓保護：3.2V

? 關斷時間可調

? 智能過溫保護

? 軟啟動

? 內置 VDD 穩壓管

應用

? LED 燈杯

? 電池供電的 LED 燈串

? 平板顯示 LED 背光

? 大功率 LED 照明 OC6701

升壓型 LED 恒流驅動器

深圳歐創芯半導體有限公司

www.ocxsemi.com

2 of 8

OC6701_V1.0

封裝及管腳分配

管腳定義

管腳號 管腳名 描述

1 GND 接地

2 EN 芯片使能，高電平有效；可做 PWM 調光腳。

3 COMP 頻率補償腳

4 FB 輸出電流檢測反饋腳

5 DRV 驅動端，接外部 MOS 管柵極

6 CS 輸入限流檢測腳

7 TOFF 關斷時間設置

8 VDD 芯片電源 OC6701

升壓型 LED 恒流驅動器

深圳歐創芯半導體有限公司

www.ocxsemi.com

3 of 8

OC6701_V1.0

極限參數

（注 1）

符 號 描述 參數范圍 單位

VDD VDD 端電壓 5.5 V

VMAX EN、DRV、COMP、FB、TOFF

和 CS 腳的電壓

-0.3~VDD+0.3 V

PSOP8 SOP8 封裝功耗 0.8 W

TA 工作溫度范圍 -20~85

o

C

TSTG 存儲溫度范圍 -40~120

o

C

TSD 焊接溫度范圍（時間小于30秒） 240

o

C

VESD 靜電耐壓值（人體模型） 2000 V

注 1：極限參數是指超過上表中規定的工作范圍可能會導致器件損壞。而工作在以上極限條件下可能會影響器

件的可靠性。

內部電路方框圖 OC6701

升壓型 LED 恒流驅動器

深圳歐創芯半導體有限公司

www.ocxsemi.com

4 of 8

OC6701_V1.0

電特性(除非特別說明，VDD =5.5V，TA =25

o

C)

參數 符號 測試條件 最小值 典型值 值 單位

電源電壓

VDD 鉗位電壓 VDD IVDD<10ma 5.5 v

欠壓保護電壓 VDD_UVLO VDD上升 3.2 V

欠壓保護遲滯 VDD_HYS 0.5 V

電源電流

工作電流 IOP FOP =200KHz 1.3 mA

待機輸入電流 IINQ 無負載，EN 為低電平 200 uA

功率管電流采樣

過流保護閾值 VCS_TH 240 250 260 mV

輸出電流采樣

FB 腳電壓 VFB 240 250 260 mV

關斷時間

最小關斷時間 TOFF_MIN TOFF 腳無外接電容 620 ns

EN 使能端輸入

EN 端輸入高電平 0.4*VDD V

EN 端輸入低電平 0.8 V

DRV 驅動

DRV 上升時間 TRISE DRV 腳接 500pF 電容 50 ns

DRV 下降時間 TFALL DRV 腳接 500pF 電容 50 ns

過溫保護

過溫調節 OTP_TH 135

o

C OC6701

升壓型 LED 恒流驅動器

深圳歐創芯半導體有限公司

www.ocxsemi.com

5 of 8

OC6701_V1.0

應用指南

概述

OC6701 是一款升壓型大功率 LED 恒流驅動控制 IC，采用固定關斷時間的峰值電流模式

控制方式。

芯片內部由誤差放大器、PWM 比較器、電感峰值電流限流、固定關斷時間控制電路、

PWM 邏輯、功率管驅動、基準等電路單元組成。

芯片通過FB管腳來采樣LED輸出電流。系統處于穩態時FB管腳電壓VFB恒定在約

250mV。當VFB電壓低于 250mV時，誤差放大器的輸出電壓即COMP管腳電壓升高，從而使

得在功率管導通期間電感的峰值電流增大，因此增大了輸入功率，VFB電壓將會升高。反之，

當VFB電壓高過 250mV時，誤差放大器的輸出電壓會逐漸降低，從而使得在功率管導通期間

電感的峰值電流減小，因此減小了輸入功率，VFB電壓隨之降低。

芯片通過 CS 管腳采樣電感電流，實現峰值電流控制。此外，CS 腳還用來限制輸入

電流，實現過流保護功能。

系統關斷時間可通過連接到TOFF管腳的電容COFF來設置。通過設定關斷時間，可設置系

統的工作頻率。

COMP 管腳是誤差放大器的輸出端，可以在 COMP 腳外接電阻、電容來實現頻率補償。

OC6701 內部集成了 VDD 穩壓管，以及軟啟動和過溫保護電路。

LED 電流設置

LED輸出電流由連接到FB管腳的反饋電阻RFB設定：

0.25LED

FB

I

R =

TOFF設置

關斷時間可由連接到TOFF引腳端的電容COFF 設定：

T K C pF T OFF OFF D = ? Ω? + + 0.51 150 ( 7.3 )

其中TD =61ns。

如果不外接COFF，OC6701 內部將關斷時間設定為 620ns。對于大多數應用，建議COFF電

容取值為 22~33pF或更大。

系統工作頻率 FS

系統工作頻率FS由下式確定：

I N

S

OUT OFF

V F

V T=

? OC6701

升壓型 LED 恒流驅動器

深圳歐創芯半導體有限公司

www.ocxsemi.com

6 of 8

OC6701_V1.0

其中VIN、VOUT分別是系統輸入和輸出電壓。

電感取值

流過電感的紋波電流大小與電感取值有關。工作于連續模式時電感紋波電流由下式確定：

OUT IN

L OFFV V I T

L

? Δ= ?

增大電感值紋波電流會減小，反之增大。

連續模式下電感的峰值電流由下式確定：

1

2

O LED

pk L

IN

V I I I

V η

? = + Δ

?

電感電流工作在連續模式與非連續模式的臨界值由下式確定：

( )

2

IN OUT IN OFF

OUT LED

VV VT Lcri

V I

? ? ? =

?

電感數值大于Lcri則系統工作在連續模式，電感數值小于Lcri則系統工作在非連續模式。

在電感選擇時，應保證流過電感的峰值電流不引起電感的磁飽和。通常要求電感的飽和

電流大于電感峰值電流的 1.5 倍以上。同時應選擇低 ESR 的功率電感，在大電流條件下電感

自身的 ESR 會顯著影響系統的轉換效率。

RCS設置

需合理設置RCS電阻阻值，以防止在正常負載下因?yàn)檩斎胂蘖鞫拗戚敵龉β省?/span>

0.2

* *

* 2

CS

OUT LED OUT IN

OFF

IN

R VI VV T

η V L

≤ ? +

其中η表示轉換效率，典型地可取 90%。應在最低輸入電壓下計算得到RCS值。

系統的峰值電流IPK由電阻RCS限定：

0.25PK

CS

I

R ≤

MOS 管選擇

首先要考慮MOS管的耐壓，一般要求MOS管的耐壓高過輸出電壓的 1.5 倍以上。其

次，根據驅動LED電流的大小以及電感峰值電流來選擇MOS管的IDS電流。一般MOS管的

IDS電流應是電感峰值電流的 2 倍以上。此外，MOS管的導通電阻RDSON要小，RDSON

越小，損耗在MOS管上的功率也越小，系統轉換效率就越高。

另外，高壓應用時應注意選擇閾值電壓在 2.5V以內的MOS管。芯片的工作電源電壓決定 OC6701

升壓型 LED 恒流驅動器

深圳歐創芯半導體有限公司

www.ocxsemi.com

7 of 8

OC6701_V1.0

了DRV驅動電壓。通常芯片的驅動電壓為 5.5V，所以應保證MOS管在VGS電壓等于 5.5V時導

通內阻足夠低。

供電電阻選擇

OC6701 通過供電電阻RVDD對芯片VDD供電。

IN

VDD

VDD

V VDD R

I

? =

其中VDD取 5.5V, IVDD典型值取 2mA，VIN為輸入電壓。當開關頻率設置的較高或者MOS管的

輸入電容較大時，芯片工作電流會增大，相應地應減小供電電阻取值。

芯片內部接VDD腳的穩壓管鉗位電流不超過 10mA，應注意RVDD的取值不能過小，以

免流入VDD的電流超過允許值，否則需外接穩壓管鉗位。

過溫保護

當芯片溫度過高時，系統會限制輸入電流峰值，典型情況下當芯片內部溫度超過 135 度以

上時，過溫調節開始起作用：隨溫度升高輸入峰值電流逐漸減小，從而限制輸入功率，增強系

統可靠性。 OC6701
