商品參數
|
商品介紹
|
聯系方式
品牌 致遠電子
型號 PCI-5010-P/USBCAN-E-P
CANopen路數 1路
接口形式 DB9端子/ OPEN5端子
Windows系統驅動 支持
TPDO支持數 512
帶CANopen從站數 64/32
RPDO支持數 128
PDO、SDO發送 支持
同時監控CAN數據鏈路層 支持
商品介紹

CANopen主站卡系列

廣州致遠電子有限公司作為CANopen協會CIA的會員，長期致力于CANopen產品的研發與推廣，現已自主研發了CANopen主站設備與主站接口卡、數據采集模塊、控制器、網關設備和總線分析儀等，并且所有的設備均通過CANopen一致性測試，所有的產品均可提供定制服務。

PCI-5010-P與USBCAN-E-P主站卡是集成1路CAN通道，可以連接CAN總線并實現CANopen協議的數據通訊。接口卡的CAN通道都集成完全的電氣隔離保護、防浪涌保護，抗干擾能力強，是性能穩定、通訊可靠的。并且提供強大的軟件支持，包括CANopen函數庫、CANopen測試軟件、EDS配置軟件、OPC服務器等。為CANopen網絡提供了可靠性、高效率的解決方案。已經大量應用于風力發電、軌道交通、變頻器等CANopen網絡領域中的數據采集與數據處理。

本產品配有可在Win2000/XP/WIN7/WIN8、等操作系統下工作的驅動程序，并包含詳細的應用例程。并且提供個性化定制服務。

選型表

型號PCI-5010-PUSBCAN-E-P
實物圖
PC接口PCIUSB
CANopen路數1路1路
接口形式DB9端子OPEN5端子
工業級√√
電氣隔離√√
Windows系統驅動支持支持
Linux系統驅動--
帶CANopen從站數6432
EDS文件加載√√
從站對象字典修改與下載√√
NMT網絡管理√√
緊急報文支持√√
RPDO支持數128128
TPDO支持數512512
PDO、SDO發送支持支持
同時監控CAN數據鏈路層支持-
120歐終端電阻內置可配置外接

CANopen網絡管理設備，穩定可靠，應用廣泛

穩定方便的CANopen網絡管理設備，經過嚴酷的實踐驗證，穩定可靠，目前已經廣泛應用于高速鐵路、地鐵、醫療、風電、變頻器、電梯控制等場合。

CANopen協議完全符合CIA規范

致遠電子是為CIA協會成員，CANopen協議完全符合CIA規范，通過了一致性測試軟件認證。

多種支持功能

支持EDS文件加載、從站對象字典在線修改、NMT管理、SDO和PDO發送與接收

13萬幀緩沖不丟幀

高性能型在任意波特率下滿負載接收數據幀能力，13萬幀緩沖，不丟幀才是硬道理。

CAN波特率可編程任意設置1Mbps之間

CAN波特率可編程任意設置，范圍在5Kbps～1Mbps之間

支持NXP LPC11C××系列CAN總線升級固件

USBCAN-E-P支持NXP LPC11C××系列CAN總線升級固件

2通道2500VDC電氣隔離

2通道2500VDC電氣隔離CAN接口，靜電等級接觸放電±8KV。

支持各類開發環境

高效易用的二次開發函數，可支持各類開發環境，如VC、C#、Labview、LINUX等

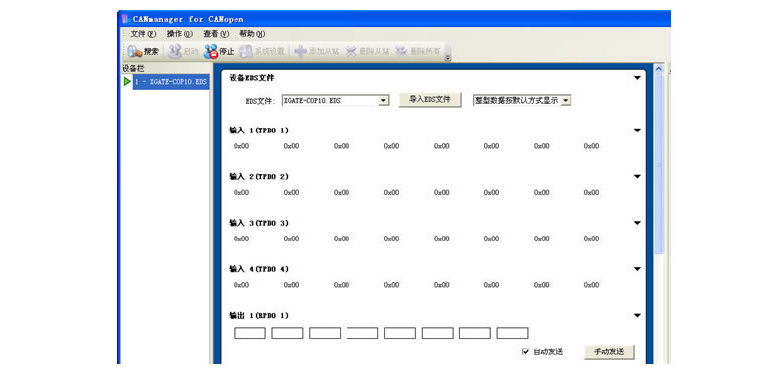

強大的CANopen網絡管理軟件CANManager for CANopen

1.可搜索從站，將總線上的所有從站搜索出來；

2.可導入對應從站的EDS文件，手動添加從站；

3.在管理軟件上，可對添加的從站進行PDO數據收發；

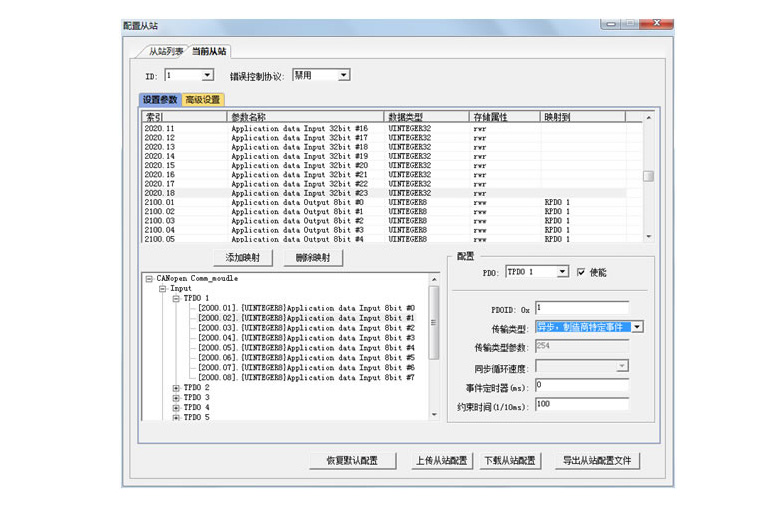

4.可配置從站，添加或者修改從站的PDO的映射與傳輸參數；

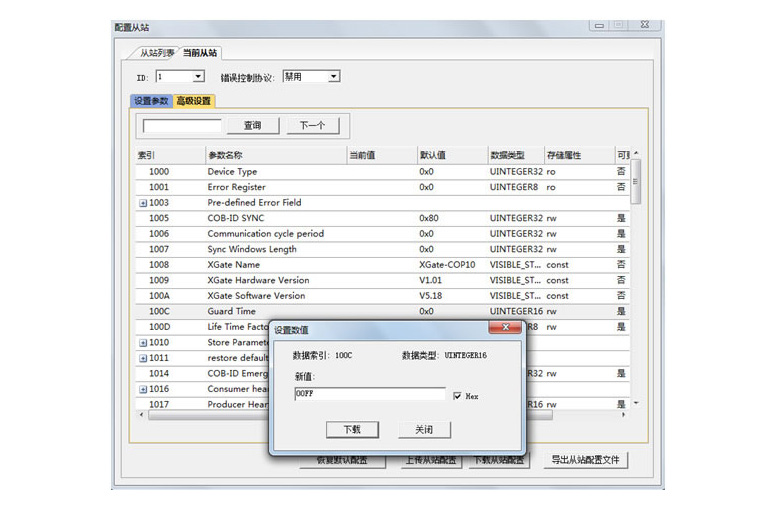

5.高級設置可以直接對從站對象字典進行查看，并且可以發送SDO進行修改；

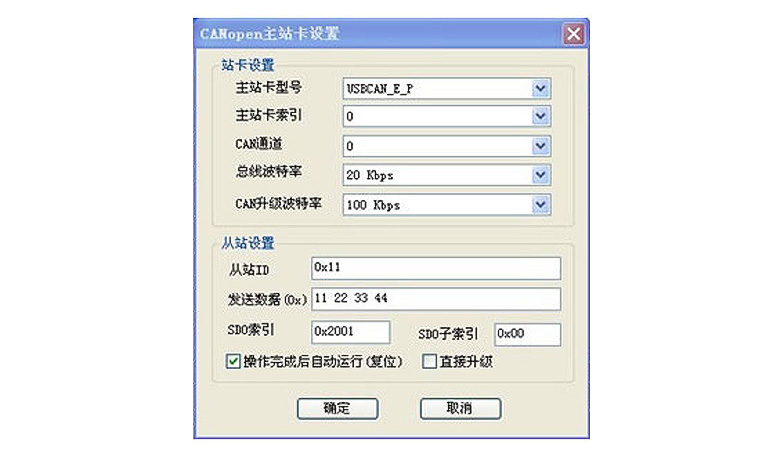

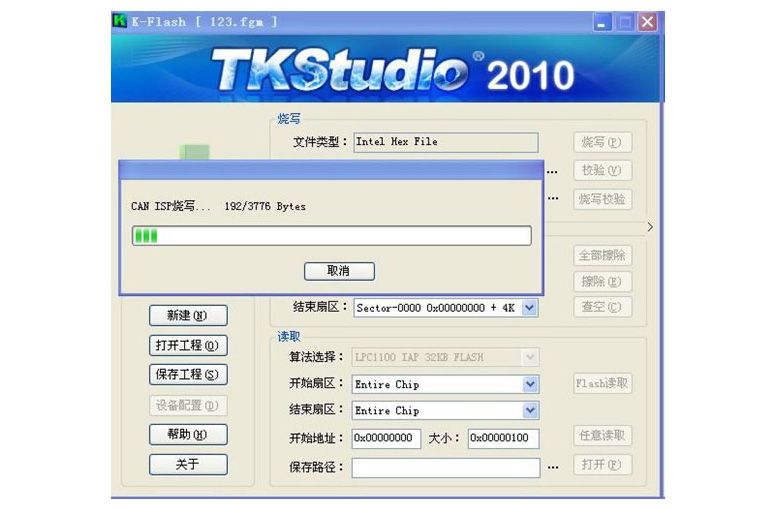

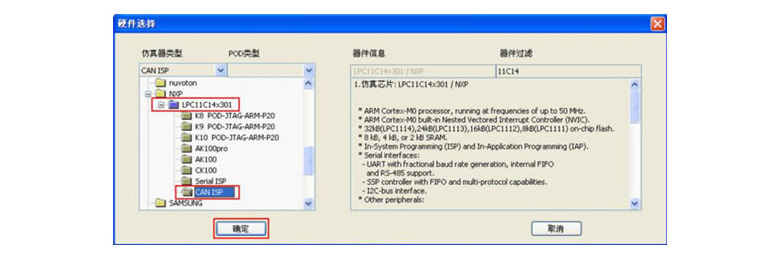

6.支持NXP LPC11C××的CAN ISP升級固件。

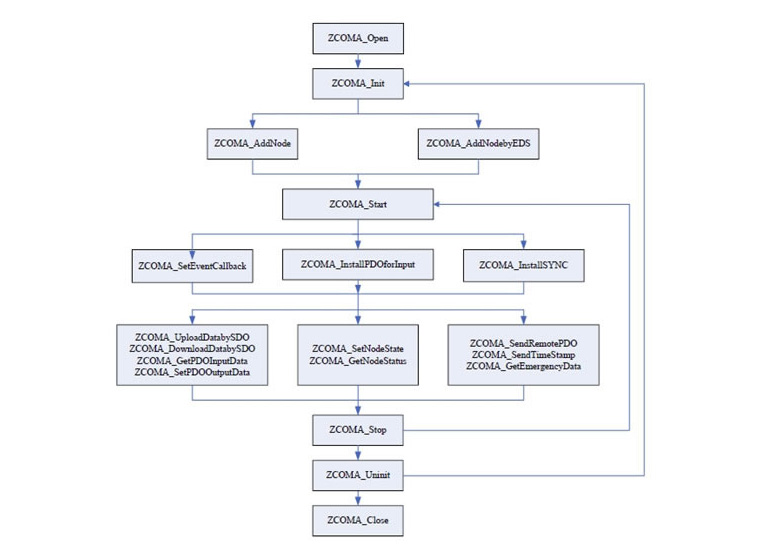

二次開發函數庫

致遠電子所有的CANopen主站卡均使用同一套上位機二次開發函數庫（支持VC、VB、C#、Labview、LabWindows、Delphi7等主流開發環境），用戶只需修改設備類型即可實現不同接口的無縫切換：

規格參數

  • 通用PCI或者USB接口，適用于5V系統；
  • CAN通道數：1路；
  • 電氣隔離：DC 2500V 或者AC 1700V；
  • CANopen接口支持DS301V 4.02、DS303-3等，通過CIA一致性測試；
  • 最大32個從站、可注冊最多128個RPDO、512個TPDO，支持PDO、SDO發送；
  • 支持所有NMT網絡管理功能；
  • 主站卡硬件自動存儲緊急報文；
  • 支持所有PDO通訊類型，并可實現對每個PDO 的監控；
  • 運行環境： Win9X/Me、Win2000/XP、Vista、win2003、Win7、Win8等操作系統；
  • ESD（靜電放電）保護：IEC 61000-4-2 Level 3（接觸放電6KV，空氣放電15KV）；
  • CAN通信接口支持2KV、5/100HZ 群脈沖保護；
  • CAN通信接口支持2KV、5/100Hz浪涌保護；
  • 工作溫度與存儲溫度：-40℃～+85℃；
  • USBCAN-E-P物理尺寸：115mm*76mm；
  • PCI-5010-P物理尺寸：114mm*90mm；
  • 安裝方式：便攜式或者PCI固定方式；
  • CAN接口EMC等級：接觸放電±8KV，群脈沖±2KV；
  • CAN波特率：符合CANopen規范的波特率——10kbps 20kbps 50kbps 100kbps 125kbps 250kbps 500kbps 800kbps 1000kbps；
  • CAN接口有2種形式。

USBCAN-E-P接口形式（OPEN5接口）外置120歐終端電阻（產品包裝中包含）

端口引腳名稱功能
1CAN_LCAN_L信號線接頭
2R-終端電阻接頭（內部連接到CAN_L）
3SHIELD屏蔽線接頭（FG）
4R+終端電阻接頭（內部連接到CAN_H）
5CAN_HCAN_H信號線接頭

PCI-5010-P接口形式2（DB9接口）內置跳線選擇120歐終端電阻

端口引腳名稱功能
1NC未用
2CAN_LCAN_L信號線接頭
3CAN_GNDCAN隔離后的地，可不接
4NC未用
5SHIELD屏蔽線接頭（FG）
6CAN_GNDCAN隔離后的地，可不接
7CAN_HCAN_H信號線接頭
8NC未用
9NC未用

配件清單

配件清單僅供參考，請以實物為準

USBCAN-E-P裝箱單
序號名稱數量單 位備注
1USBCAN-E-P通訊卡1臺
2USB通訊電纜1條
3120歐電阻1只
4產品光盤1張
5售后服務指南1份
6合格證1張
PCI-5010-P裝箱單
序號名稱數量單 位備注
1PCI-5010-P通訊卡1臺
2產品光盤1張
3售后服務指南1份
4合格證1張
