品牌 品正閥門
產地 浙江溫州永嘉甌北
溫度 常規溫度
壓力 PN16-64
口徑 常規口徑
驅動 手動（可定做氣動，電動，液動等
材質 碳鋼，不銹鋼
型號 Q644/Q645型
貨號 038
商品介紹
氣動三通球閥是由氣動執行器連接三通球閥組成，三通球閥可分為T型和L型。固定式氣動球閥可配閥門定位器輸入控制信號(4-20mADC或1-5VDC)氣源即可控制運轉。亦可配行程限位開關、電磁閥、三聯件及0.4-0.7MPa氣源可實現開關操作。
產品參數
| 氣動三通球閥技術參數 | |
| 公稱通徑 | DN15～50mm |
| 連接方式 | 法蘭 |
| 執行器配置 | AT、GT、AW、G型 |
| 氣缸形式 | 雙作用、單作用（彈簧復位） |
| 控制方式 | 換向、分流 |
| 公稱壓力 | 16、25bar（如需更高壓力訂貨時請注明） |
| 氣源壓力 | 4~7bar |
| 介質溫度 | W1:-40~180℃ W2:-40~300℃ W3:-30~425℃ W4:-40~425℃ |
| 環境溫度 | 標準型:-20~80℃ |
| 閥體材質 | 碳鋼（C）、不銹鋼（P4、P6） |
| 密封材質 | 聚四氟乙烯（F）、對位聚苯（PPL）、金屬硬密封（H）、硬質合金（Y） |

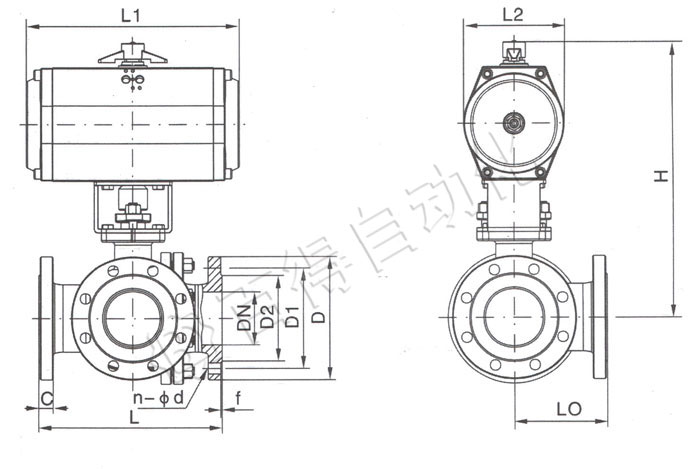

安裝尺寸
| 氣動三通球閥主要外形連接尺寸Q64(4、5）（F、N、P)-1.6MPa | |||||||||||||
| 公稱通徑DN | 外形尺寸 | 連接尺寸 | 執行器型號雙作用 | ||||||||||
| L | L0 | L1 | L2 | H | D | D1 | D2 | C | 氣動高 | f | n-φd | ||
| 15 | 150 | 75 | 140 | 70 | 166 | 95 | 65 | 46 | 14 | 118 | 2 | 4-φ14 | GT63 |
| 20 | 150 | 75 | 165 | 83 | 183 | 105 | 75 | 56 | 16 | 130 | 2 | 4-φ14 | GT75 |
| 25 | 180 | 90 | 182 | 91 | 196 | 115 | 85 | 65 | 16 | 138 | 2 | 4-φ14 | GT83 |
| 32 | 200 | 100 | 209 | 100 | 217 | 140 | 100 | 76 | 18 | 147 | 3 | 4-φ18 | GT92 |
| 40 | 220 | 110 | 222 | 120 | 245 | 150 | 110 | 84 | 18 | 170 | 3 | 4-φ18 | GT110 |
| 50 | 240 | 120 | 294 | 120 | 253 | 165 | 125 | 99 | 20 | 170 | 3 | 4-φ18 | GT118 |
| 65 | 260 | 130 | 284 | 137 | 283 | 185 | 145 | 118 | 20 | 190 | 3 | 4-φ18 | GT127 |
| 80 | 280 | 140 | 364 | 172 | 328 | 200 | 160 | 132 | 20 | 228 | 3 | 8-φ18 | GT143 |
| 100 | 320 | 160 | 378 | 172 | 338 | 220 | 180 | 156 | 22 | 228 | 3 | 8-φ18 | GT160 |
| 125 | 380 | 190 | 418 | 224 | 418 | 250 | 210 | 184 | 22 | 285 | 3 | 8-φ18 | GT190 |
| 150 | 440 | 220 | 782 | 280 | 383 | 285 | 240 | 211 | 24 | 240 | 3 | 8-φ22 | AW-17 |
| 200 | 550 | 275 | 888 | 280 | 410 | 340 | 295 | 266 | 24 | 240 | 3 | 12-φ22 | AW-20A |
