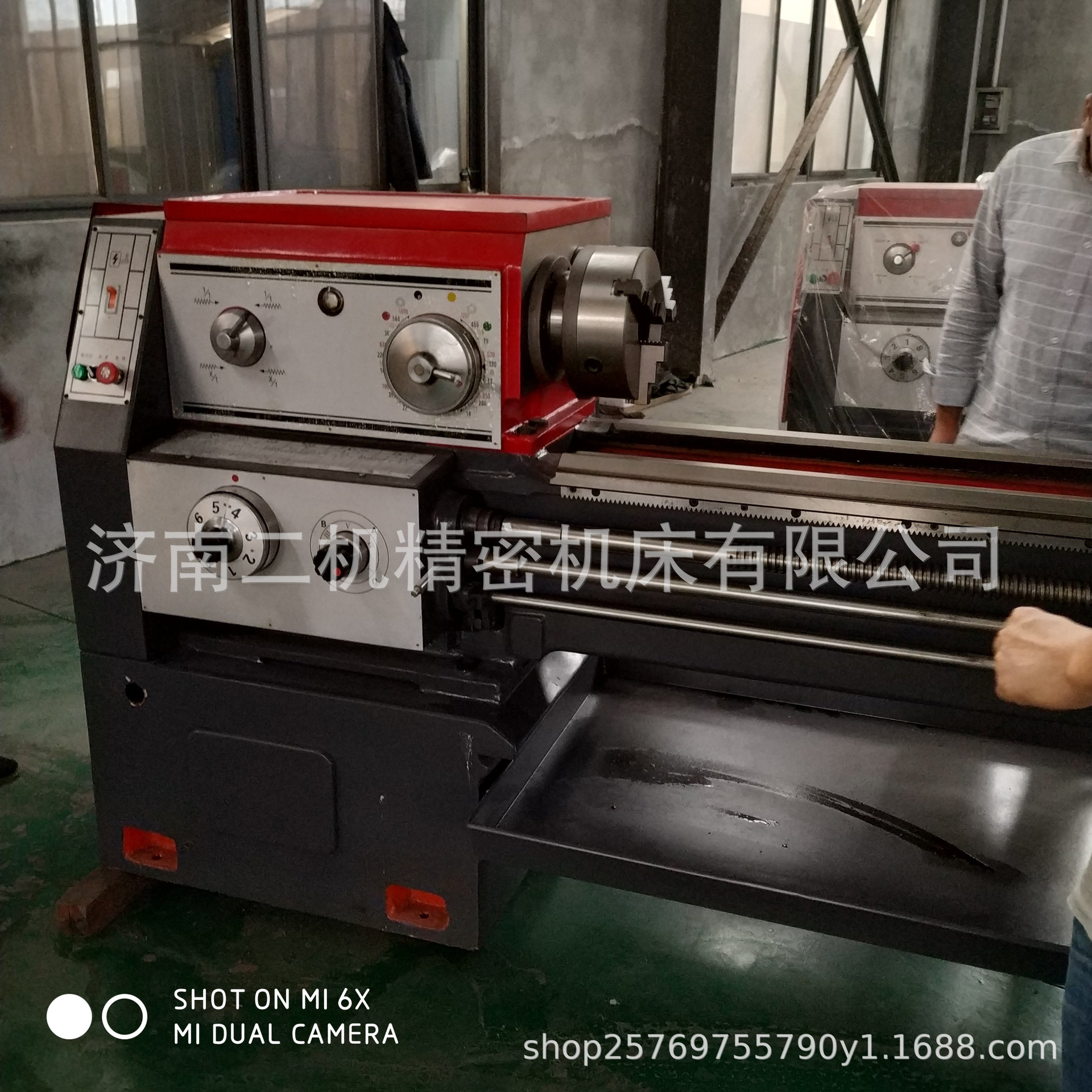

CA6240A沈陽車床濟南車床馬鞍車床CA6240A/1000車床
價格
訂貨量(部)
￥48888.00
≥1
店鋪主推品 熱銷潛力款
聯系人 王經理 經理
掃一掃添加商家
㠗㠓㠖㠒㠖㠖㠖㠖㠗㠖㠗
發貨地 山東省濟南市
在線客服
商品參數
|
商品介紹
|
聯系方式
類型 普通車床
品牌 濟南二機
控制形式 人工
布局形式 臥式
產品類型 全新
售后服務 1
商品介紹
機械牛頭刨床BC6050E：
本機床用于刨削各種中、小零件的平面和成型面，如加上特殊虎鉗或分度頭，亦可加工特殊形狀的表面，適用于單件和小批生產。
機床的主切削運動是由齒輪的圓周運動通過搖柄滑塊機構而轉換成的直線運動。傳動平穩，超程小，啟動和停止靈活，節省能源。
機床工作臺能實現快速垂直和水平移動，可旋轉，設有沖動開關，并設有自動抬刀機構。機床外形美觀大方，精度穩定可靠，操作維修方便。
機械牛頭刨床BC6050E技術規格
機床型號 | BC6050D | 單位 |
zui大刨削長度 | 500 | mm |
滑枕往復行程次數 | 14-80 | No./min |
滑枕底面至工作臺面距離 | 100-370 | mm |
刀架zui大行程 | 120 | mm |
刀桿zui大截面積（寬×高） | 20×30 | mm |
工作臺上工作面尺寸（長×寬） | 440×360 | mm |
工作臺上工作面中央T形槽寬度 | 18 | mm |
工作臺zui大水平行程 | 525 | mm |
滑枕每次往復行程工作臺水平進給量范圍 | 0.2-2.5 | mm |
主電動機 | 1430，3 | r/min，kw |
外形尺寸（長×寬×高） | 2160×1070×1194 | mm |
凈重（約） | 1800 | kg |
BC6050E工作精度
試件上加工面的平面度 | 0.025 | mm |
試件上加工面對基面的平行度 | 0.03 | mm |
試件兩側加工面的平行度 | 0.05 | mm |
試件側加工面對基面的垂直度 | 0.02 | mm |
表面粗糙度 | 6.3 |
產品詳情
技術參數
CA-A系列技術參數
| CA6140A | CA6240A | CA6150A | CA6250A | CA6161A | CA6261A | ||
| 床身回轉直徑 | mm | 400 | 400 | 500 | 500 | 610 | 610 |
| 刀架上回轉直徑 | mm | 210 | 210 | 300 | 300 | 370 | 370 |
| 馬鞍內回轉直徑×有效長度 | mm | - | 630×210 | - | 720×210 | - | 830×210 |
| 最大工件長度/最大車削長度 | mm | 750/650 1000/900 1500/1400 2000/1900 | 750/650 1000/900 1500/1400 2000/1900 | 750/650 1000/900 1500/1400 2000/1900 | 750/650 1000/900 1500/1400 2000/1900 | 750/650 1000/900 1500/1400 2000/1900 | 750/650 1000/900 1500/1400 2000/1900 |
| 主軸中心至床身平面導軌距離 | mm | 205 | 205 | 250 | 250 | 305 | 305 |
| 主軸孔徑/主軸孔前端錐度 | mm | φ52 /莫氏圓錐6號 | φ52 /莫氏圓錐6號 | φ52 /莫氏圓錐6號 | φ52 /莫氏圓錐6號 | φ52 /莫氏圓錐6號 | φ52 /莫氏圓錐6號 |
| 主軸轉速級數 正轉/反轉 | 24/12 | 24/12 | 24/12 | 24/12 | 24/12 | 24/12 | |
| 主軸轉速范圍 | |||||||
| 正轉 | r/min | 50Hz:11-1600 60Hz:12-1680 | 50Hz:11-1600 60Hz:12-1680 | 50Hz:11-1600 60Hz:12-1680 | 50Hz:11-1600 60Hz:12-1680 | 50Hz:11-1600 60Hz:12-1680 | 50Hz:11-1600 60Hz:12-1680 |
| 反轉 | r/min | 50Hz:14-1580 60Hz:16.8-1896 | 50Hz:14-1580 60Hz:16.8-1896 | 50Hz:14-1580 60Hz:16.8-1896 | 50Hz:14-1580 60Hz:16.8-1896 | 50Hz:14-1580 60Hz:16.8-1896 | 50Hz:14-1580 60Hz:16.8-1896 |
| 縱向進給量范圍（64種） | |||||||
| 標準進給 | mm/r | 0.08-1.59 | 0.08-1.59 | 0.08-1.59 | 0.08-1.59 | 0.08-1.59 | 0.08-1.59 |
| 小進給 | mm/r | 0.028-0.054 | 0.028-0.054 | 0.028-0.054 | 0.028-0.054 | 0.028-0.054 | 0.028-0.054 |
| 加大進給 | mm/r | 0.86-3.16 | 0.86-3.16 | 0.86-3.16 | 0.86-3.16 | 0.86-3.16 | 0.86-3.16 |
| 橫向進給量范圍（64種） | |||||||
| 標準進給 | mm/r | 0.04-0.79 | 0.04-0.79 | 0.04-0.79 | 0.04-0.79 | 0.04-0.79 | 0.04-0.79 |
| 小進給 | mm/r | 0.014-0.027 | 0.014-0.027 | 0.014-0.027 | 0.014-0.027 | 0.014-0.027 | 0.014-0.027 |
| 加大進給 | mm/r | 0.86-3.16 | 0.86-3.16 | 0.86-3.16 | 0.86-3.16 | 0.86-3.16 | 0.86-3.16 |
| 刀架縱/橫向的快移速度 | m/min | 縱向4 橫向2 | 縱向4 橫向2 | 縱向4 橫向2 | 縱向4 橫向2 | 縱向4 橫向2 | 縱向4 橫向2 |
| 加工螺紋范圍 | |||||||
| 公制螺紋44種 | mm | 1-192 | 1-192 | 1-192 | 1-192 | 1-192 | 1-192 |
| 模數螺紋39種 | mm | 0.25-48 | 0.25-48 | 0.25-48 | 0.25-48 | 0.25-48 | 0.25-48 |
| 英制螺紋21種 | 牙/寸 | 2-24 | 2-24 | 2-24 | 2-24 | 2-24 | 2-24 |
| 徑節螺紋37種 | 1-96 | 1-96 | 1-96 | 1-96 | 1-96 | 1-96 | |
| 上/下刀架最大行程 | mm | 140/320 | 140/320 | 140/320 | 140/420 | 140/420 | 140/420 |
| 刀架轉盤回轉角度 | ° | ±90 | ±90 | ±90 | ±90 | ±90 | ±90 |
| 主軸中心線至刀具支承面距離 | mm | 26 | 26 | 26 | 26 | 26 | 26 |
| 刀桿截面尺寸 | mm | 25×25 | 25×25 | 25×25 | 25×25 | 25×25 | 25×25 |
| 尾座主軸直徑×行程及主軸孔錐度 | mm | 75×150 莫氏圓錐5號 | 75×150 莫氏圓錐5號 | 75×150 莫氏圓錐5號 | 75×150 莫氏圓錐5號 | 75×150 莫氏圓錐5號 | 75×150 莫氏圓錐5號 |
| 絲杠螺距 | mm | 12 | 12 | 12 | 12 | 12 | 12 |
| 主電機功率 | kW | 7.5 | 7.5 | 7.5 | 7.5 | 7.5 | 7.5 |
| 主機凈重(約) | |||||||
| 750mm | kg | 1990 | 1990 | 2060 | 2060 | 2180 | 2180 |
| 1000mm | kg | 2070 | 2070 | 2140 | 2140 | 2260 | 2260 |
| 1500mm | kg | 2220 | 2220 | 2290 | 2290 | 2437 | 2437 |
| 2000mm | kg | 2570 | 2570 | 2640 | 2640 | 2787 | 2787 |
| 主機輪廓尺寸(長×寬×高) | |||||||
| 750mm | mm | 2418×1000 ×1267 | 2418×1000 ×1267 | 2418×1037 ×1312 | 2418×1037 ×1312 | 2418×1130 ×1367 | 2418×1130 ×1367 |
| 1000mm | mm | 2668×1000 ×1267 | 2668×1000 ×1267 | 2668×1037 ×1312 | 2668×1037 ×1312 | 2668×1130 ×1367 | 2668×1130 ×1367 |
| 1500mm | mm | 3168×1000 ×1267 | 3168×1000 ×1267 | 3168×1037 ×1312 | 3168×1037 ×1312 | 3168×1130 ×1367 | 3168×1130 ×1367 |
| 2000mm | mm | 3668×1000 ×1267 | 3668×1000 ×1267 | 3668×1037 ×1312 | 3668×1037 ×1312 | 3668×1130 ×1367 | 3668×1130 ×1367 |
特征描述
本系列車床適用于車削內外圓柱面，圓錐面及其它旋轉面，車削各種公制、英制、模數和徑節螺紋，并能進行鉆孔和拉油槽等工作。 CA系列產品，以"A"型號為基型，派生出幾種變形產品。 床身寬于一般車床，具有較高的剛度，導軌面經中類淬火，經久耐磨。
